产品简介:

主要用于金属线材的反复弯曲试验,将样品做左右90°弯曲,试样断裂后,自动停机,并纪录弯曲次数.用以检验金属线材在反复弯曲中承受塑性变形的性能及显示出的缺陷.适用于Ф3—Ф10金属线材,配备特殊夹具,还可以做-规格的金属弯曲试验.

本机广泛应用于钢铁、建筑行业、预应力钢丝、钢丝绳、电线电缆等生产、使用厂家.

符合标准:

GB238-2002《金属材料 线材 反复弯曲试验方法》

GB/T -2009 《裸电线试验方法:弯曲试验 反复弯曲》.

功能特点:

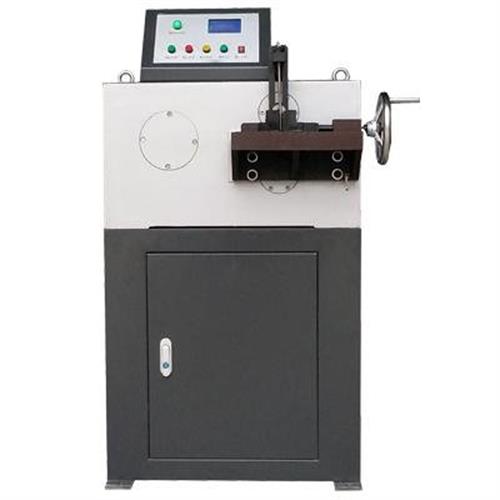

JWJ-1O金属线材反复弯曲试验机主要由主机和电器测控系统两大部分组成,采用机械传动,施加试验力矩使试样反复弯曲,利用光电开关来检测弯曲试验次数.试样断裂后自动停机,摆杆复位,液晶表自动显示,记录弯曲试验次数.

主机:

1、主机由电机通过皮带轮带动蜗杆蜗轮副减速,再由曲柄—摆杆机构,带动圆柱齿轮传动,圆柱齿轮带动摆杆做±90°回转,从而使摆杆上的导套带动试样做±90°的弯曲,达到试验的目的.在圆柱齿轮上装有记数用的装置,试样每弯曲一次,光电开关采集一次信号,这样就达到了记数的目的.

2、试验结束后,如果摆杆没有停到中间位置,按复位键,则由光电开关采集信号,使摆杆恢复到中间位置.

电器测控系统

电器测控系统主要有强电和弱电两部分组成.强电控制电机,弱电部分分为三路:一路由光电开关采集弯曲次数信号,经脉冲整形到译码器送到液晶表显示并保存;另一路由光电开关控制摆杆的复位,当接到信号后使电机停止,同时,最后一路接到电机停止的信号后,对电机进行反制动,从而使摆杆停到适当的位置.

产品参数:

1. 试样直径:Φ3-Φ10mm(-规格另外收费)

2. 试样长度:150-250mm

3. 弯曲角度:±90°(平面弯曲)

4. 计数范围:99999

5. 显示方式:液晶显示,自动记录次数

6. 弯曲速度:≤60rpm

7. 电机功率:

8. 电    源:三相,380V,50Hz

9. 外形尺寸:约740*628*1120mm

10. 主机重量:约260 kg
