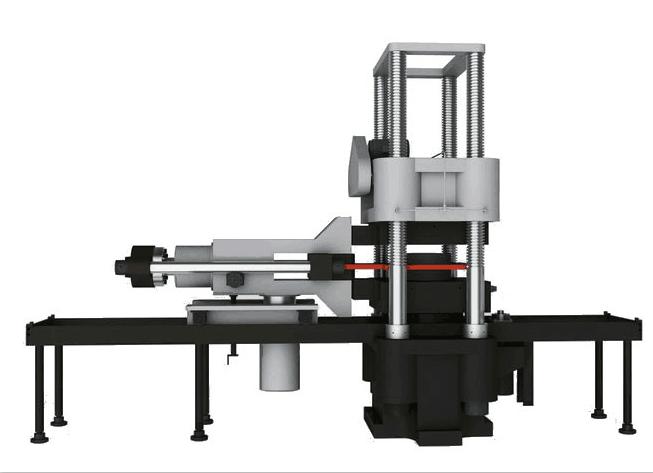

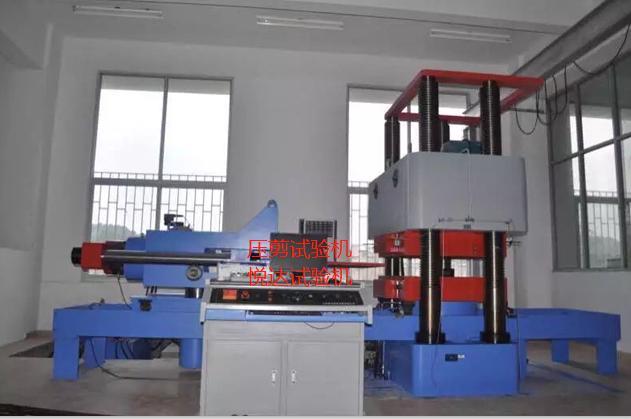

微机控制电液伺服压剪试验机  公路桥梁电液伺服试验机

YAWY系列微机控制电液伺服压剪试验机专用于检测公路桥梁橡胶支座的成品力学性能试验.可分别进行板式、盆式和球式橡胶支座的极限抗压强度试验、抗压弹性模量试验、抗剪弹性模量试验、抗剪粘接性能试验、抗剪老化试验、摩擦系数试验和容许转角试验等.

微机控制电液伺服压剪试验机采用微机控制协调多级液压加载、连续加荷平稳、多级试验力保持、自动采集并储存数据、绘制曲线,自动打印试验报告,计算机适时控制试验进程、显示试验力及试验曲线、操作简单可靠,便于操作,使整机性能稳定可靠.

依据标准:

1、《GB/T3722—92液压式压力试验机》的有关规定.

2、《GB/T2611—92试验机通用技术要求》

3、《JT/T4--2004公路桥梁板式橡胶支座》

4、《JT391-1999公路桥梁盆式橡胶支座》

5、《GB/T17955-2000球型支座技术条件》

分项描述:

1、控制方式和数据处理:计算机伺服控制系统及数据(试验力、位移)图形                采集处理等;

2、测力方式:高精度传感器测力;

3、负荷保持功能:进口伺服比例阀负荷保持,进行竖向试验力的多级控制;

4、采用低阻尼组合式密封元件,试验力保持稳定可靠.

5、控制方式:液压加载,电液伺服闭环控制,高精度负荷传感器测量,屏幕显示.

产品参数:

垂向加载部分

zui大试验力:10000kN;

试验力测量范围:1%-1(全程不分档,相当于五档);

试验力测量精度:试验力示值的±1%;

油缸空载zui大位移速度:-50mm/min

油缸zui大行程:100mm;

位移测量分辨力:;

变形测量分辨力(mm):(垂向变形), (径向变形);

变形测量范围:0～10mm(垂向变形)、0～10mm(径向变形);

试验调整空间:100～1200mm;

试验zui大空间:1200mm;

上压板尺寸:1020mm×1020×160mm;(含热处理压板优于HRC50-55)

小车压板尺寸:1020mm×1020×160mm;(含热处理压板优于HRC50-55)

等速试验力控制范围:/s～25kN/s(控制精度1%);

等速位移控制范围: mm /min～30 mm /min;

横向剪切部分

zui大试验力:2000kN;

试验力测量范围:1%～1(全程不分档,相当于五档);

试验力测量精度:试验力示值的±1%;

采用单出杆双作用活塞缸,活塞行程200mm;

位移测量分辨力:;

位移及变形测量:高精度位移传感器测量试样的剪切变形;

变形测量范围:0-200mm;

变形测量分辨力:;

负荷保持功能:进口伺服比例阀负荷保持,进行横向剪切力的多级控制;

3、转角部分

zui大转角顶出力:500kN;

试验力测量范围:1%～1(全程不分档,相当于五档);

试验力测量精度:试验力示值的±1%;

变形测量:四只数显千分表测量试样的翻转变形;

变形测量范围:0-10mm;

变形测量分辨力(mm):;

活塞行程: 150mm;

位移测量精度:优于±%Fs;

采用进口的组合式密封元件,试验力保持稳定可靠.

转角板尺寸(mm):1320×1020×120;

微机控制电液伺服压剪试验机 公路桥梁电液伺服试验机是济南悦达实验仪器有限责任公司的主要产品,我们的产品负责人是马婷婷,有需要的朋友请直接拨打我的电话15554108575,我们的地址是,期待与您的合作!
