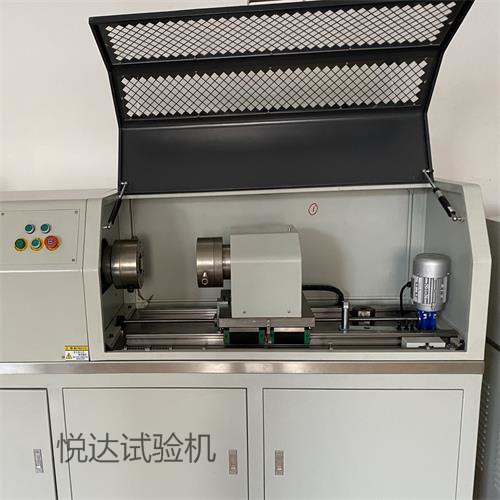

电液伺服传动轴扭转疲劳试验机 轴承扭转疲劳 转向轴扭转疲劳

NDWP-5000型微机控制电液伺服传动轴扭转疲劳试验台主要应用于汽车传动轴、汽车轴承、转向柱等零部件及金属、非金属等各种材料扭转试验,进行静态或动态扭转疲劳耐久性试验,能实现扭矩及扭角的测量和控制.并可配备高温炉、低温箱、腐蚀箱等环境箱,完成材料在不同坏境下的力学测试.广泛用于汽车零部件、轨道车辆、航空航天、船舰、军工等领域.

电液伺服传动轴扭转疲劳试验机主要由主机、摆动缸(配电液伺服阀、扭转传感器、角度传感器)、 远程恒压伺服油源、单通道伺服控制器以及相关试验软件、-必要的附件等组成.其中;

1、试验软件可在Windows2000/xp系统下操作,微机系统可以完成试验设定,工作状态控制,数据采集,运算处理.显示并打印试验结果;

2、远程调压伺服泵站:具有远程调压(0-21MPa)、油温(低于10ºC、高于55ºC)、液位、滤油器堵塞报警或停车功能.油源配备远程控制箱,可以远距离操纵油源的启动、停止和急停.控制箱上还有各种报警装置.实现了在控制间内操纵油源及调节系统压力.

3、配置用于伺服作动器和远程调压伺服泵站的冲洗附件.以保证整个系统无渗漏油现象和试验环境的清洁.

4、安全保护:发生从动盘总成破坏,工装断裂及设备故障时,自动停止试验并报警,在自动控制试验过程中,试验机具有超载、超压、越温、试件断裂等保护功能.

依据标准:

GB/T2611《试验机通用技术要求》

JB/T9370《扭转试验机技术条件》

GB10128《金属室温扭转试验方法》

产品参数:

1、zui大静态试验扭矩: 10000Nm;

2、zui大动态试验力:±6000Nm;

3、作动器zui大振幅:±45°,示值精度20%起±2%FS;

4、频率范围:—2Hz(扭转疲劳角度正负10°以内)

5、主要试验波形:正弦波、方波、三角波、斜波以及外部输入波形;

6、zui大试验长度:不小于1200mm (可根据用户要求定制)

7、两滑道距离:净间距1200mm;

8、恒压伺服泵站规格:流量40L/min,工作压力21Mpa,

9、电机功率22kW,380V(根据产品实际情况确定);

工作环境要求

1. 在室温100℃～350℃范围内;对温度要求严格的试验,试验温度应为:23℃±5℃

2. 相对湿度不大于80%;

3.在稳固的基础上正确安装;

4. 在周围无振动、无腐蚀性介质和无强电磁场干扰的清洁的环境中;

5. 电源电压的波动范围不应超过额定电压的10%.
