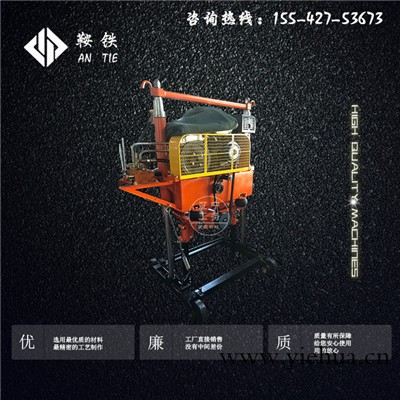

广元鞍铁液压道渣捣固镐YCD-2N整机供应配件名称

别因为落入了一把牛毛就把一锅奶油泼掉,别因为犯了一点错误就把一生的事业扔掉.

基本结构与工作原理

工作原理:YCD-2N液压道渣捣固镐是以电动机,或柴油机、汽油机为动力,通过三角带分别驱动油泵和振动轴.随振动轴高速转动的偏心体由于离心力作用,产生激振力,而油泵输出的高压油通过换向阀进入升降油缸、夹实油缸,从而驱动各执行部件,实现夹轨、下插、夹实等捣固作业功能.

(1)外形基本结构:

1、横梁 2、升降油缸3、换向阀操纵手柄 4、多路换向阀、5油箱、6振动架、

7、捣板、8、夹轨钳、9安全销、10底架、11发动机、12手压油泵、13夹实油、14同步杆、15大插销

主要技术参数

1、动力:

(1) GX390本田汽油机发动机

额定功率 kW

转 速 3600转/分

(2)186F型柴油机

功 率

转 数 3600转/分

2、液压系统工作压力 5～6MPa

3、震动频率 60～67Hz

4、激振力: 22kN

5、最大下插力 16kN

6、夹实力 ×2

7、下插深度 110mm±10mm(轨枕底面以下)

8、生产效率 ≥260根/(组.小时)

9、主机净重:

汽油机: 300kg

10、外形尺寸:

汽油机: 1390mm×750mm×1600mm

捣固机上道架2170԰

捣固机下道架2850x950X180

11、作业形式:

(1)单侧下道二台为一组,适用复线或单线路肩较宽地段.

(2)双侧下道二台为一组,适用单线路肩较窄地段.

12、走行架轨距 : 1435mm(特殊需要提货要说明)
