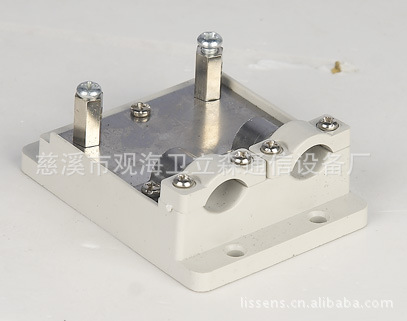

【产品简介】

光纤配线架是专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能,调线功能,是信息机房中不可或缺的部分。它适用于中心机房和光分支点,可以安装配套单元箱,或者采用直插盘的方式。完成光缆的引入,固定及开剥保护,光纤熔接及保护,尾纤的储存及管理,光纤的固定连接及交叉连接等功能,同时可以根据客户的要求安装光分路器,波分复用器等增值模块单元。

【主要特点】

封闭式钣金结构,正面\背面均可操作,19秒标准机架可以安装配套单元箱,密度高,容量大。节约机房面积光缆,尾纤,跳线进出各自独立,互不干扰过纤单元分上下分层,便于跳线管理也可选用挂纤组件,双开后门及后门板组件。

GPX型光纤总配线架

产品特点：

●全正面操作封闭机柜结构,可靠墙或背靠背安装；
●存贮框管理跳纤余长,与72 芯一体化机框安装尺寸相同,可灵活配置。

产品规格

外型尺寸mm（高×宽×深）	存储框（个）	12芯一体化托盘（中号）	容量（芯）
2000×600×300	3	36	432
2200×600×300	3	42	504
2600×600×300	4	48	576

GPX 型光纤总配线架

产品特点：
●全正面操作封闭机柜结构,可靠墙或背靠背安装；
●左侧挂纤轮管理跳纤余长；
●在用户驻地网机房使用时,架内可配分路器托盘。

产品规格

外型尺寸mm（高×宽×深）	集中下缆板	12芯一体化托盘（中）	容量（芯）
2000×840×300	1	54	648
2200×840×300	1	60	720
2600×840×300	1	72	864

GPX型室内无跳接光缆交接柜

适用场合：
光接入网等需要实现光缆,光纤的连接与调度,实现连接主干光缆与配线光缆；并可放置光分路器的功能。

产品特点：
●全正面操作封闭式结构,前双开门；
●采用19″标准安装,模块便于更换；
●配线区采用无跳接式托盘,主干区采用一体化托盘；
●无跳接式托盘实现熔接,存储功能；
●分路器可实现自由切换成不同分光比。

产品规格

主干区域容量（芯）	机架尺寸mm （高×宽×深）	1：8分路器 （个）	配线区域容量 （芯）	无跳接托盘 （个）

96 2000×600×300

36

288

32

GPX型光纤配线架

产品特点：
●全正面操作封闭式结构,前后双开门；
●正面采用大小双开门,可靠墙或背靠背放置；
●实现外缆与设备缆的终接,调线；
●分布式下缆结构；
●采用72 芯一体化机框,12 芯一体化托盘（蓝色）。

产品规格

外型尺寸mm （高×宽×深）	满配容量（芯）	72芯机框（个）
2200×860×300	648	9
2600×860×300	864	12

2000×860×300

576

8

光纤总配线架(模式二)

应用场合：
根据用户的不同需求,不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。

产品特点：
●型材拼装架,机架高度4米,没有拼缝强度高；
●可以整体安装出厂,也可散架出厂安装,方便设备运输；
●可以安装护栏和导轨,架体宽度可以定制,方便与双面MDF并架。
●线路侧外缆集中布放或阶梯布放,有专缆门光布放空间,方便以后的扩容或改造；
●模块化设计,线路侧和设备侧可以选择安装终端框或熔配一体化机框。

产品规格

高度（mm）

宽度（mm）

深度（mm）

线路侧

设备侧

72芯一体化机框 （引入光纤熔接）

72芯终端机框 （引入光纤熔接）

96芯终端面板 （引入光纤熔接）

96芯一体化机框 （引入光纤熔接）

2200

840

800

10个 720芯

10个 720芯

6块 576芯

6块 576芯

2600

840

800

12个 864芯

12个 864芯

7块 672芯

7块 672芯

3500

840

900~1100

16个 1152芯

16个 1152芯

10块 960芯

10块 960芯

2000

840

800

9个 648芯

9个 648芯

5块 480芯

5块 480芯

产品特点：
●全封闭式结构,单面操作；
●左侧挂纤轮管理跳纤余长；
●底部有走线槽；
●在用户驻地网机房使用时,架内可配分路器托盘。

产品规格

外形尺寸mm（高×宽×深）	集中下缆框	12芯托盘（个）	容量（芯）
2000×840×300	1	54	648
2200×840×300	1	60	720
2600×840×300	1	72	864
