立式数控钢筋弯曲机、钢筋弯曲加工厂家直销"参数说明

产品类型:	全新	销售方式:	出售
是否有现货:	是	品牌:	_
品牌经营类型:	自有品牌	类型:	钢筋弯曲机
作业方式:	钢筋加工机械	钢筋种类:	冷轧钢筋
机械体积:	大型	规格:	Ygtb-32
商标:		包装:	方特
尺寸:	12米	产量:	999

"立式数控钢筋弯曲机、钢筋弯曲加工厂家直销"详细介绍

立式数控钢筋弯曲机、钢筋弯曲加工厂家直销基本介绍

 钢筋弯曲机是山东方特路桥设备有限公司专为高层建筑、高速公路、高速铁路、大型桥梁等工程混凝土结构内主骨架钢筋的弯曲加工高性能产品,能加工直径φ36mm的高强度螺纹钢.本机特点是中间有一个钢筋加紧机构,有两个机头在特定的轨道上可以**移动弯曲.具备在一个工作单元内同时进行.

立式数控钢筋弯曲机、钢筋弯曲加工厂家直销性能特点

弯曲的加工能力.是我公司独立研发的具有自主知识产权的钢筋加工设备.我们在研发上力求人性化,能满足各个层次的人群操作使用,同时加工精度高、效率高满足工程工期要求, 每个工作班相比普通弯

可替代10名操作工的加工量,可给客户带来实实在在的效率和收益.数控钢筋弯曲机说明:

YGTB-32双机头数控钢筋加工 是用于钢筋弯曲的专用装备.该设备具有操作简单,维护方便,经济实用的特点.特别适用于各种工程标段、钢筋集中加工工厂等钢筋批量加工的场合使用.

立式数控钢筋弯曲机、钢筋弯曲加工厂家直销技术参数



一、关于智能棒材弯曲

智能棒材弯曲 YGTB-32属于钢筋弯曲加工机械,适用于高层建筑、高速公路、高速铁路、大型桥梁等钢筋混凝土结构中钢筋的弯曲加工,可以在一个工作循环内做正向和反向弯曲.加工精度高、可以满足工程各种要求.

二、产品特点

1、高性能PLC结合触摸屏控制界面操作方便

2、弯曲主轴由伺服控制,弯曲精度高

3、移动式弯曲主机,弯曲长度**定尺

4、伸缩式弯曲销轴实现了钢筋的双向弯曲

5、设备性能好,一次性可弯曲多根钢筋,可弯曲多个不同角度

6、图形数据库可预置数十种图形,方便调取,操作简便

7、生产效率高,平均每班2人(8小时)加工量10吨以上,是传统加工设备产量的5倍以上.

8、设备适应性好,可加工直径10-32的-螺纹钢(HRB400)

立式数控钢筋弯曲机、钢筋弯曲加工厂家直销使用说明



、结构介绍

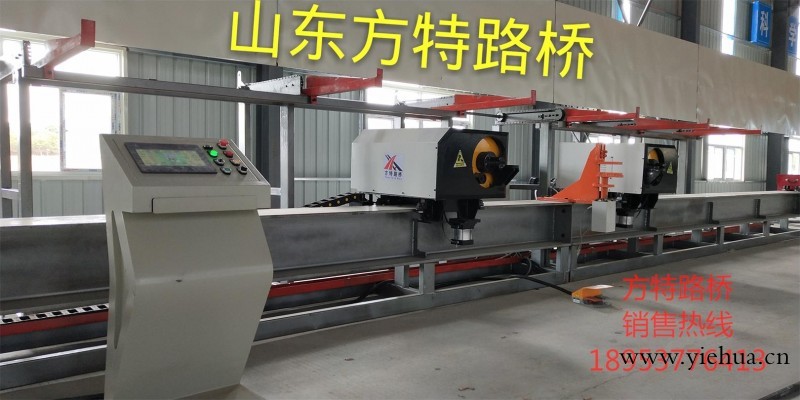

智能棒材弯曲 YGTB-32,其结构与功能分为:一体式机架、左弯曲机头、右弯曲机头、对齐装置、钢筋夹紧装置、机头定位机构、机头行走机构以及电气控制及操作系统组成.此外,设备还可以选配链条移动送料架.

各机构功能如下:

1.一体式机架

由空心矩形方管、大H型钢及钢板组焊而成,承重钢板开有方孔,提高了机架减振性和精度保持性.

2.弯曲机头

本机设置有左右两个弯曲机头,弯曲机头是该设备的核心功能部件,弯曲面板采用**钢板,特殊设计,延长了使用寿命,弯曲主轴由伺服控制,弯曲精度高.弯曲主轴有伸缩机构实现了双向弯曲.

3.对齐装置

对齐装置为手动其放置在整机左侧,将待加工某种定尺首捆钢筋中点放置在夹紧装置上,将对齐装置推动与钢筋对齐并与机架锁紧,开始弯曲加工,往后此种钢筋则不用测量寻找中点,与对齐装置对齐即可.

4.钢筋夹紧装置

该机构结构简单可靠,由夹紧气缸和上下法兰,支座,上可调压板,与气缸杆铰接的下移动压板组成,当气缸杆伸出时,下移动压板向上可调压板运动从而夹紧两者间的待弯曲钢筋.当制作不同直径钢筋的时候,该装置需要做适当调整,保证与弯曲柱协调水平.

5.机头定位机构

每个弯曲机头各有一个机头定位机构,机头前后各联接一个刹车臂,其中机头前面刹车臂与机头固紧,机头后面刹车臂由固紧在其上的滑动导轨和悬挂滑动杆臂组成,刹车臂上用螺钉固紧一个刹车块与机架大H型钢的上翼边相对,两个刹车臂下部分别与刹车气缸的气缸杆和耳座铰接,刹车松开状态时气缸杆伸出,当刹车电磁阀动作给气缸供气气缸杆收缩时机头后面刹车臂向大H型钢的上翼边移动,此时前后两个刹车臂上的刹车块与H型钢的上翼边压紧若机头移动则实现摩擦刹车.

6.机头行走机构

机头行走的动力来自机架两端的伺服电机减速机组合,其输出轴端安装有驱动链轮,机架前面中部有两个从动链轮,链条两端分别连在机头底部的连接块上,链轮转动带动链条移动从而实现机头走动.

7.电气控制及操作系统

在此本说明书中单独作为一个部分进行祥细描述.

8.链条移动送料架(选配)

链条移动送料架为设备选配的一个机构.该机构由电机减速机带动链条走动移送钢筋,由电气系统、PLC控制实现自动上料.具有承载量大,移动灵活的特点.

该机构的主要功能是放置待加工的钢筋及移动钢筋,方便操作者放料.

立式双机头数控钢筋弯曲机、数控钢筋弯曲设备、伺服电机钢筋弯曲中心是山东方特路桥设备有限公司的主要产品,我们的产品负责人是李经理,有需要的朋友请直接拨打我的电话18266793762,我们的地址是高新区菱花南路,期待与您的合作!
