ZQB潜水轴流泵的技术描述

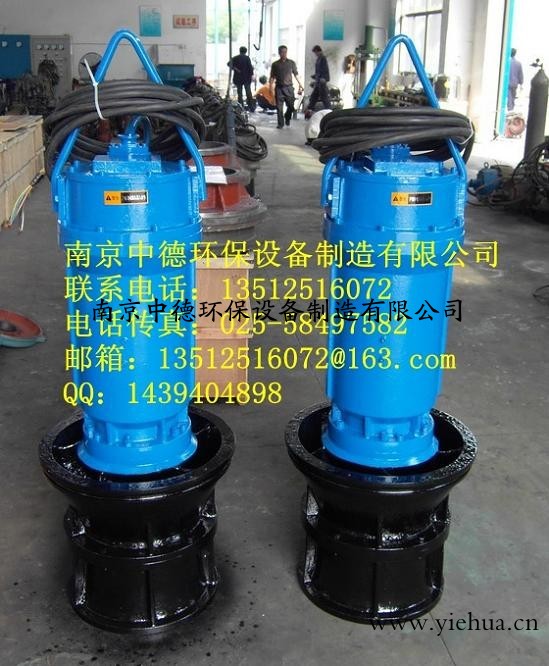

潜 水 轴 流 泵
1、技术规格
根据要求:提供相应的潜水轴流泵
型 号 技术参数 |
350ZQB-70 |
设计流量 m3/h |
833 |
扬 程 m |
|
转 速 r/min |
980 |
泵 效 率 % |
|
功 率 kw |
15 |
叶轮直径 Φmm |
300 |
叶片安装角度 º |
+4 |
数 量 套 |
2 |
2、使用范围、条件
自来水厂取水泵;
污水处理厂提升泵站,雨水泵站用水泵;
介质温度:5-30℃,介质PH介于5-9之间;
介质密度不大于×103kg/m3.
环境温度:--42℃
产品适用范围
ZQB、HQB型潜水电泵,广泛运用于农田排灌,工矿船坞,城市建设,电站给排水领域.ZQB型潜水轴流泵适用于低扬程,大流量场合.HQB型潜水混流泵效率高,汽蚀性能好,适用水位变动较大及扬程要求较高的场合.
使用条件
输送介质为水或物理化学性质类似于水的-液体,其最高被输送液体温度为40℃.
3、技术特点
潜水轴流泵能抽送含有碎布、短纤维材料、砂水混合物及一般废物和其它一些未处理的污水,并能通过直径不大于出口直径70的固体颗料.
潜水轴流泵能够在规定的范围内正常工作,无汽蚀发生,运行噪音小于70分贝,运行平衡,并具有稳定的压头流量特性,电动机具有足够的额定功率,当泵在其特性曲线上任一点运行时,电功率不超载.
潜水轴流泵的所有承压零件均作气压试验,试验压力为其设计压力的2倍,但不低于,历时5min而无泄漏现象.
潜水轴流泵在组装后,进行气压试验,历时5min而无泄漏现象.
潜水轴流泵喷涂环氧树脂防腐漆,涂层厚度大于300μm,其表面光亮,无砂眼、裂痕等,过流部件采用喷涂环氧树脂防腐漆.
潜水轴流泵叶轮、转子作动平衡试验,平衡精度为级.
不锈钢铭牌牢固地固定在每台泵的明显的位置,铭牌采用冲压的数字
标志.
每台泵的起吊耳置于上盖的泵重心附近牢固、可靠.
4、结构特点
、由于泵潜入水中运行,大大简化了泵站的土工及建筑结构工程,减少安装面积,可节省工程总价的30-40%.
、由于水泵和电机一体,无须在现场进行轴对中心的装配工序,安装方便,快速.
、噪声低,泵站内无高温,改善工作条件,也可按要求建成全地下泵站,保持地面的环境风貌.
、操作方便,无须在开机前润滑水泵的橡胶轴承,而且可实现遥控和自动控制.
、可解决在水位涨落大的沿江,湖泊地区建泵站的电机防洪问题.
、ZQB型潜水电泵,可供农田排灌,工矿船坞,城市建设,电站给排水用.ZQB型潜水轴流泵适用低扬程,大流量场合,汽蚀性能好,适用水位变动较大及扬程要求较高的场合.输送介质为水或物理化学性质类似于水的-液体,其最高被输送液体温度为40℃.
电动机采用鼠笼式感应潜水电动机,防护等级为IP68,湿式安装潜水轴流泵定子绕组采用F级绝缘
5、主要材质
潜水轴流泵机座、泵壳等用HT250铸铁铸造,具有一定的耐腐蚀性,并能承受一定负荷的冲击.
潜水轴流泵电机轴采用不锈钢制造,在结构设计上采取了消除应力集中的措施.
潜水轴流泵的机械密封根据抽送介质情况可分别采用碳化硅/碳化硅、碳化钨/碳化钨、碳化硅/碳化钨材质,机械密封的设计使用寿命为35000小时以上.
潜水轴流泵的轴承采用进口NSK轴承,其累计设计运行寿命湿式安装可确保在100000小时以上.
潜水轴流泵的静密封采用丁晴-70 O型圈.
潜水轴流泵所有紧固件材质为不锈钢.
潜水轴流泵轮毂材质为铸铁.
潜水轴流泵叶轮材质为不锈钢.
潜水轴流泵井筒材质为碳钢.
控制柜箱体材质为不锈钢
6、质量保证
每台潜水轴流泵在组装完毕后,进行性能测试,确保机组的整体性能符合有关标准,测试内容包括:流量-扬程曲线,流量-功率曲线,流量-效率曲线,并将测试报告提供给用户,潜水轴流泵保证首次无故障运行时间不小于10000小时,机组的设计使用寿命不小于15年.
7、安装及调试
每台固定湿式安装潜水轴流泵都采用井筒式进行安装,水泵就位时能自动耦合,方便安装、调试和维护保养.
8、运行控制
每台潜水轴流泵均引出动力电缆和控制保护信号电缆线,与专用控制设备相接可对泵进行过载、缺相、短路、泄漏、超温、除湿(30kW以上有此功能)等保护和提供相应的信号指示,可确保机组可靠运行.
监测装置:电机定子温度监测,在电机的三相定子绕组线圈上设有温度传感器,并配置热保护开关(设置在140℃时动作),以便超温时停机.
机旁端子箱:具备潜污泵所有进、出引线端子,并具备运转、停机、电源显示和就地手动开机、停机及紧急状态下急停自锁功能,极大地方便了安装、调试和检修工作.
9、配套范围
成套提供潜水轴流泵并配备井筒及不锈钢控制柜.
国内专业提供南京中德ZQB潜水轴流泵,350—900ZQB是南京中德环保设备制造有限公司的主要产品,我们的产品负责人是孙文剑,有需要的朋友请直接拨打我的电话025-58497582,我们的地址是南京市六合区八佰桥镇新光社区双桥路115号,期待与您的合作!
