光纤反射内存网络硬件延时测试报告结论摘要

1)数据包在整个环网上的延时

网络数据从开始发送到在环网流转一周的总延时为:总延时≈600*(节点数-1)+3*光纤线长,单位:ns.

2)通过PCI总线进行板卡反射内存读写的延时

PCI总线在写时,需要准备时间为5CLK约,之后每读取4Bytes个数据需要3个CLK约.因此,PCI写入N个数据的延时可表示为:+ (N%4 + 1) *

六、应用举例:基于光纤反射内存网实现远程多试验室协同试验

随着战场环境复杂度的提高,半实物仿真实验面临更严峻的挑战.由于试验场地面积有限,各大型仿真非标设备常分布于不同楼宇的试验室内,完成仿真试验需要多楼宇、多试验室跨域联合进行.同时,面临试验资源紧的问题,需要多项试验并行进行.这对多试验室远程互连及并行试验提出了迫切的需求,而远程协同仿真技术中的数据实时交互技术是解决上述问题的关键.本文采用基于光纤HUB的实时光纤反射内存网络搭建系统硬件平台,实现多试验室协同试验仿真.

在多试验任务并举的情况下,综合考虑不同试验室联合仿真的需要,兼顾数据通讯的安全性和线缆连接的方便性,本节以三个实验室协同仿真为例,采用实时光纤反射内存、HY-FHX8型光纤HUB搭建网络,通过试验综合控制系统实现光纤网络的集中管理,设计方案如下图所示.

0

1

2

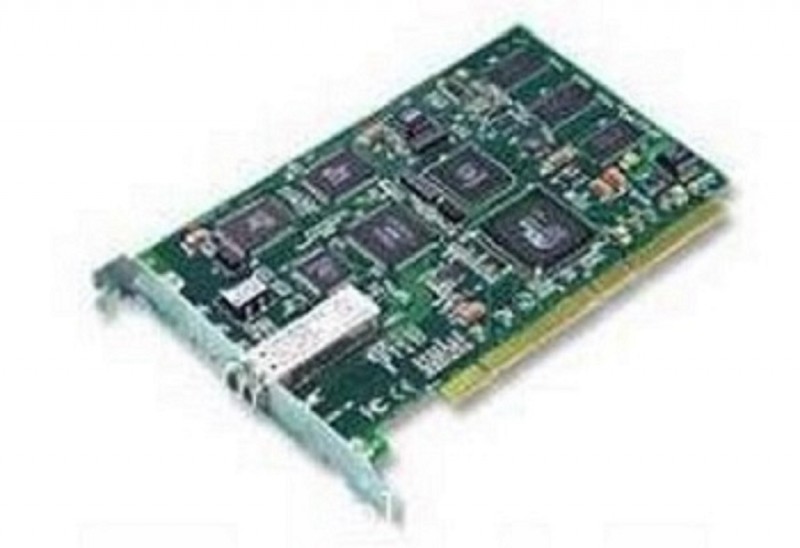

上海VMIC-5565 反射内存卡实时系统是天津新琇科技发展有限公司的主要产品,我们的产品负责人是彭学节,有需要的朋友请直接拨打我的电话18612569081,我们的地址是trueleven,期待与您的合作!
