去250DT

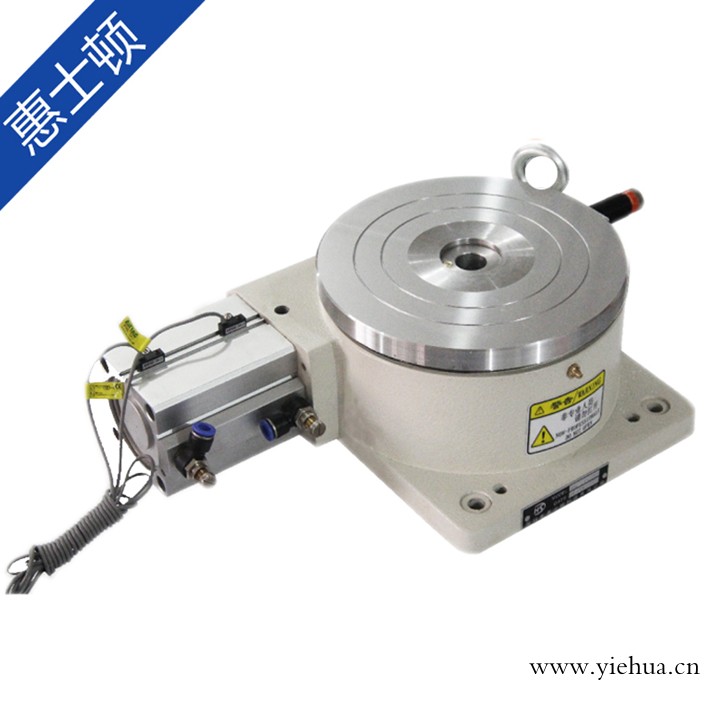

标准精密气动旋转分度台    DT系列



l  采用高刚性的本体结构及机械夹紧机构,适合配备于自动生产线的专用机型



l  内设密封橡胶圈,可防止切削液进入机罩内



l  采用压入式结构,配备三点式缓冲装置,大幅提升了承载力,耐久性优异



l  防水效果优异

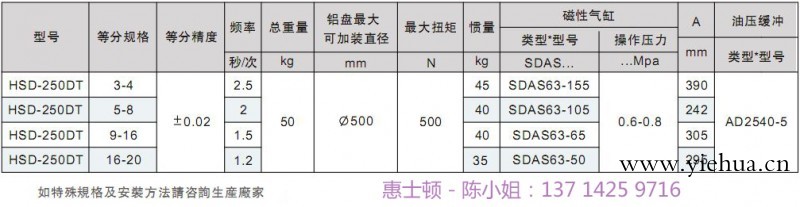

型号	等分规格	等分精度	频率	总重量	铝盘最大可加装直径	最大扭矩	惯量	磁性气缸		A	油压缓冲
			秒/次	kg	mm	N	Kg	类型*型号SDAS	操作压力Mpa	mm	类型*型号
HSD250DT	3-4	±		50	Φ 500	500	45	SDAS63-155	-	390	AD2540-5
	5-8		2				40	SDAS63-105		242
	9-16						40	SDAS63-65		305
	16-20						35	SDAS63-50		295



尺寸参数
型号:HSD-250DT
等分规格:3-4、5-8、9-16、16-20
等分精度:±
总重量:50 kg
铝盘最大可加装直径:ф500
最大扭矩:500N





一、中心主轴 (稳定性强)

    市面上的分度盘中心主轴是不转动的,我们普通型的也是一样,盘面围绕中心主轴在旋转,适合于粗加工,加大了盘之后,会出现抖动,速度快了,加载东西大了,会冲过头.我们加强型的盘,中心主轴跟着盘面一起旋转,以上现象是不会出现的.

二、结构性不同 (可卧立两用)

    市面上的产品和我们普通型的产品一样,属于悬浮式结构,我们增强型系列的产品是一体式的,所以,不管你买了我们的盘之后,可以卧立两用,倾斜角度用都没问题,普通型的是达不到这个要求的.

三、过载保护

为防止旋转分度台因承受过量的转动惯量而导致受损,例如在设定操作过程中或液压缓冲器故障时,规格140DT-180DT-250DT-320DT具有过载保护特性.

若转动惯量过大,则随之造成的径向力就会迫使紧固销挤压弹簧力.紧固销随后就会向前滑动到齿形部分.从分度盘转换到齿形部分就意味着紧固销无法咬合,分度台也就不会移动.把紧固销在旋回原来位置就可以重新使用分度台

四、缓冲调节

旋转分度台配有液压缓冲器.通过挡块可以调节缓冲特性.可以在前侧进行调节.



产品特征

1. 机械式传动结构

2. 调整调试易操作

3. 顺畅运动顺序平稳台面无起浮

4. 控制运动运行顺时针,逆时针(选项)

5. 集成功能三点式过载保护,无冲过现象,气压缓冲调节

6. 精度保证,整机采用表面高精度高压推力轴承

7. 等份:3,4,6,8,10,12,16,24等特殊等份另定
